Activité 13.1 : Réaliser un circuit avec une lampe
Activité 13.2 : Associer deux lampes en série
Activité 13.3 : Associer deux lampes en dérivation
Cours

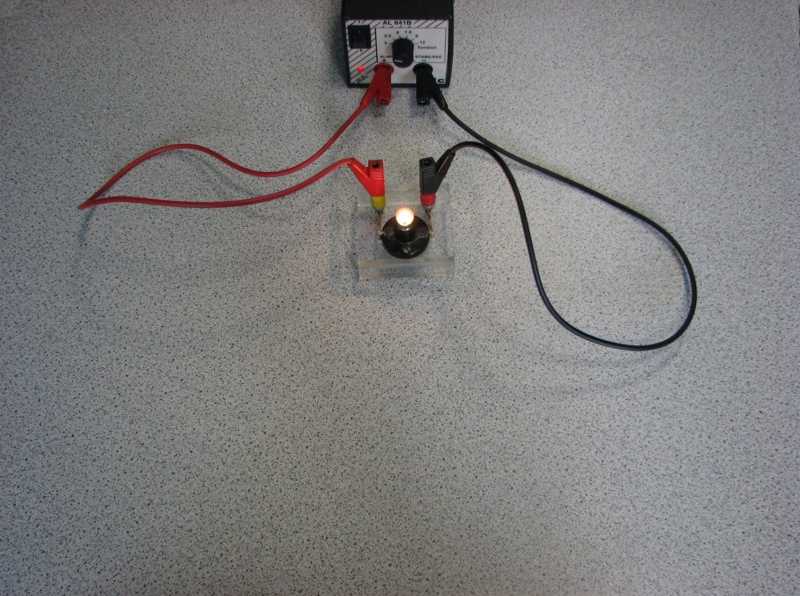

On dispose d’une alimentation stabilisée, d’une lampe sur son support ainsi que de deux fils de connexion.
1. Réaliser le seul circuit possible puis mettre l’alimentation stabilisée sur 1.
2. Schématiser ce circuit et indiquer le sens du courant.
1. Noter l’éclat de la lampe (si la lampe brille peu ou beaucoup).
2. Dévisser légèrement la lampe, qu’observe-t-on ?
3. Que peut-on en conclure ?
4. Revisser la lampe et mettre l’alimentation stabilisée sur 0.

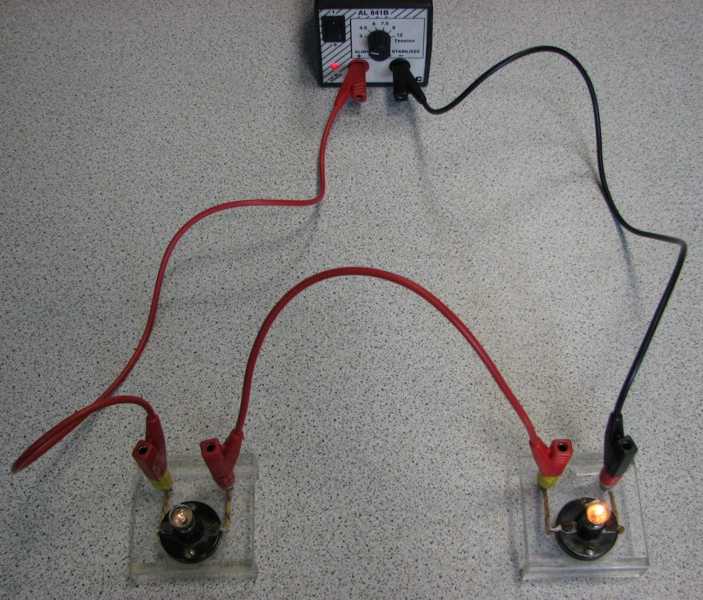

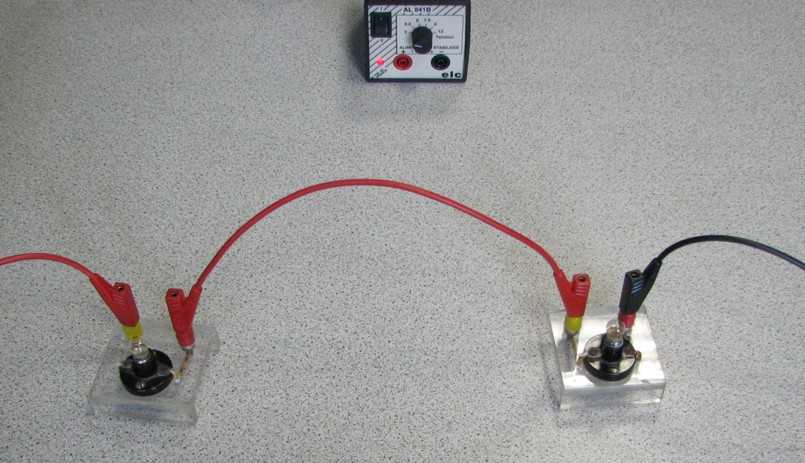

On dispose d’une alimentation stabilisée, de deux lampes sur leur support ainsi que de trois fils de connexion.
1. Réaliser le circuit recherché, en branchant les lampes l’une à la suite de l’autre puis mettre l’alimentation stabilisée sur 1.
2. Schématiser ce circuit et indiquer le sens du courant.
1. Noter l’éclat des lampes.
2. Dévisser légèrement une des lampes, qu’observe-t-on ?
3. Que peut-on en conclure ?
4. Revisser la lampe et mettre l’alimentation stabilisée sur 0.

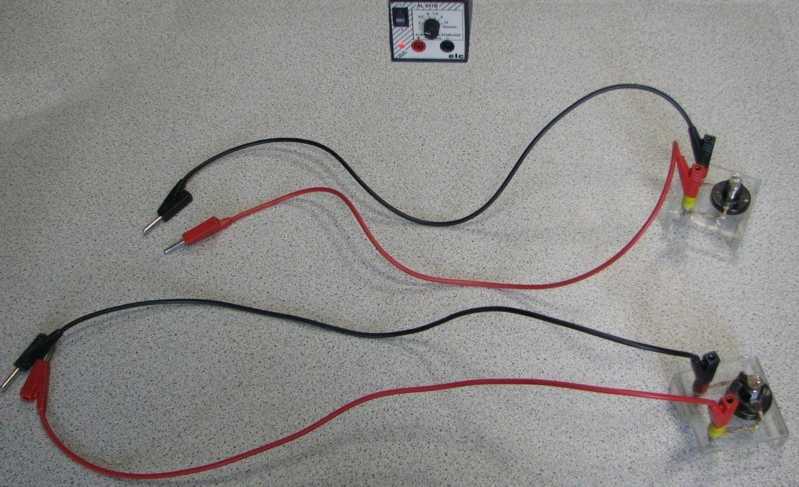

On dispose d’une alimentation stabilisée, de deux lampes sur leur support ainsi que de quatre fils de connexion.
1. Réaliser le circuit de l’activité 13.1.
2. Brancher la seconde lampe sur la première, sans rien démonter puis mettre l’alimentation stabilisée sur 1.
3. Schématiser ce circuit et indiquer le sens du courant.
1. Noter l’éclat des lampes.
2. Dévisser légèrement une des lampes, qu’observe-t-on ?
3. Que peut-on en conclure ?
4. Revisser la lampe et mettre l’alimentation stabilisée sur 0.
Deux lampes en série sont branchées l’une à la suite de l’autre et forment une simple boucle avec la pile. Quand on dévisse une lampe ou si elle “grille” (rupture de filament), l’autre lampe s’éteint aussi car le circuit est ouvert.
Deux lampes sont montées en dérivation lorsqu’une lampe est branchée aux bornes de l’autre. On dit aussi qu’elles sont montées en parallèle. Quand on dévisse une lampe ou si elle “grille”, l’autre lampe reste allumée car son “morceau” de circuit reste fermé.
